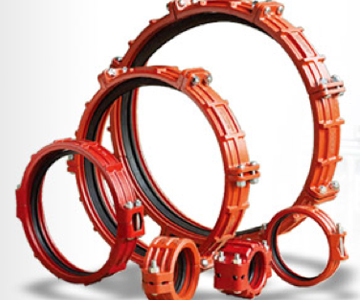

Ofrecemos los sistemas de tubería ranurada más avanzados, versátiles, económicos y confiables del mercado.
Al final de la tubería ranurada una junta es extendida sobre el mismo. Los segmentos de unión se colocan entonces encima de la junta y los tornillos pasadores y tuercas son apretados obteniendo como resultado una unión segura y sin fugas.
Proporcionan una unión adaptada a las necesidades de vacío, presión, temperatura y diversas fuerzas externas dependiendo de la zona a la que estén expuestas. Presentan ventajas ante la utilización del sistema bridado que es el usado convencionalmente.
Gran variedad de diámetros de tuberías, acoples, espesores y acabados superficiales.
Beneficios
- Accesibilidad económica.
- Fácil montaje y desmontaje.
- Reducción de vibraciones y ruidos.
- Evita la utilización de soportes especiales.
- Rápidas reparaciones.
- Reten interno auto-sellante.
- Fácil acceso para operaciones de mantenimiento.
- Menor costo de mano de obra por simplicidad de
colocación. - Resistencia a altas temperaturas y agentes químicos.
- Menor tiempo de trabajo.
- Mayor seguridad al permitir des-alineamiento
entre conductos.

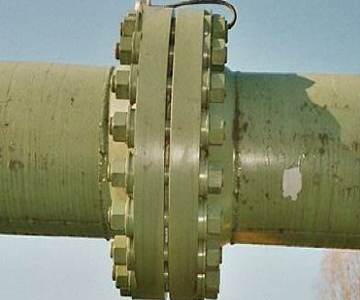

Desventajas del sistema tradicional
- Precio elevado.
- Alto tiempo de armado y desarmado.
- Propenso a fugas.
- Rápida oxidación de los componentes.
- Gran tamaño ocupando mayores espacios.
- Precisa mayor longitud de tuberías para su instalación.
- Dificultades de armado por no permitir. des-alineamiento entre conductos.
- Dificultad de acceso a zonas de mantenimiento.
Industrias
- Industria minera.
- Industria petrolera.
- Redes contra incendios.
- Drenajes.
- Sistemas de climatización.
- Sistemas de regado.
PRODUCTOS
Acople rígido
Acople flexible

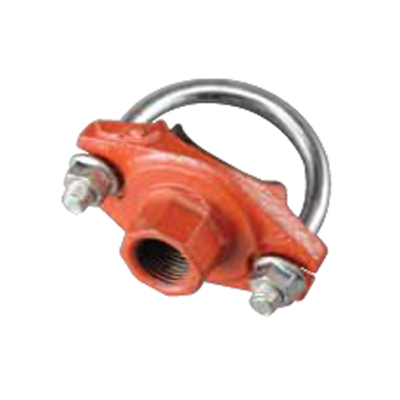

Acople U-bolt
Acople para grandes diámetros

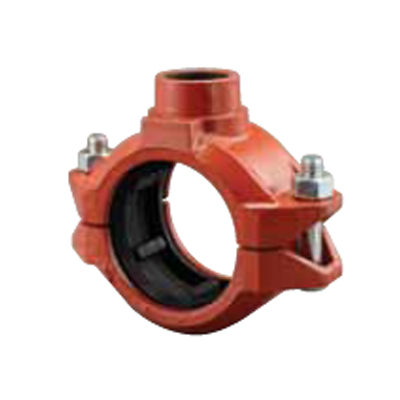

Derivación

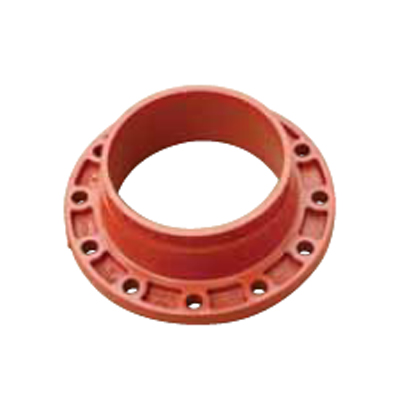

Bridas

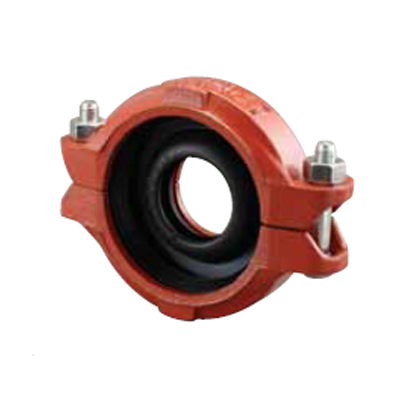

Reducciones
Accesorios

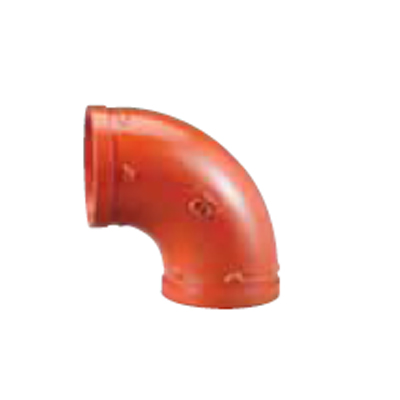

Codos
unión abatible

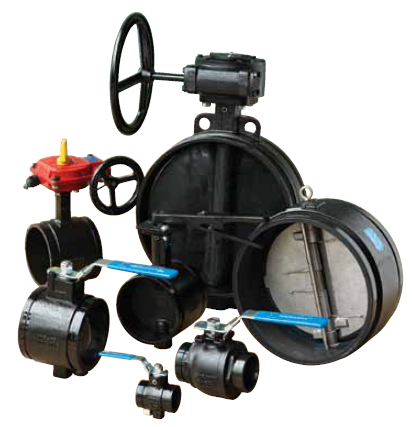

Gran variedad de válvulas
EL MÉTODO
- El sistema consiste en la unión de dos segmentos ranurados, posicionados en la periferia de las tuberías, que se unen mediante la acción de tuercas y bulones.
- Las ranuras se hacen en los extremos de las tuberías que se desean juntar, con el fin de disminuir vibraciones, cargas axiales y proporcionar una unión más sólida para evitar fugas y poder soportar más presión en el sistema.
- Se forman en frio o son mecanizadas en el extremo de la tubería utilizando una ranuradora.

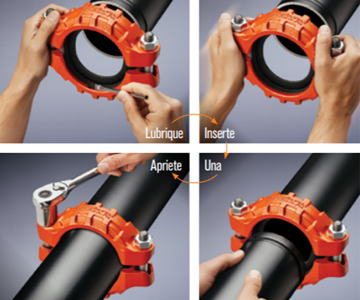

- Los segmentos de acople que rodean la empaquetadura por completo, se ensamblan alrededor de dos extremos ranurados de tubería y las selecciones de cuña de los segmentos se insertan en las ranuras. Los pernos y las tuercas se aprietan con una llave de impacto.
- Acoplamiento rígido
Unión resistente que permite menos de un grado de desviación o de movimiento angular.
Estandar
Aplicaciones de presión moderada en la que se requiere rigidez incluyendo conexiones de válvulas, salas de bombas o de maquinas,tuberías principales de incendios y tramos largos y rectos. Soporta presiones hasta 750 psi. Tamaños de 2” a 12”.
De alta presión
Especialmente fabricado para instalaciones de alta presión hasta de 1000 psi (70 bar). Posee tornillo y tuercas de alta resistencia. Se puede instalar en tuberías o componentes ranurados por corte o devanados. Tamaños de 2” a 16”.
De alta presión con junta
Diseñado para uso con tubería recubierta de plástico ó forrada con cemento.
Forma una superficie continua al acoplamiento y también ayuda a proteger de la corrosión a los extremos de las tuberías. Atenúan ruido y vibración. Posee uniones con auto-sujeción. Soporta hasta 2500 psi. Tamaños de 2” a 12”.

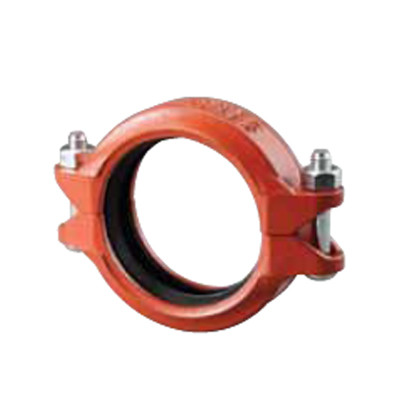

- Acoplamiento flexible
Diseñados para acomodar el desplazamiento axial, rotación y un mínimo de un grado de
movimiento angular. Se utilizan en aplicaciones que requieren de diseños curvos y/o cuando los sistemas están expuestos a fuerzas externas fuera de lo normal y en condiciones estáticas como sismos o zonas en las que las vibraciones o el ruido son una consideración.
Estandar
Para uso en tuberías de presión moderada. Se caracterizan por la flexibilidad con la que pueden manejar el desalineamiento y por soportar vibraciones por ruido y por
movimientos sísmicos. Soporta presiones hasta 1000 psi. Tamaños de 2” a 8”.
De alta presión
Soporta presiones hasta de 1000 psi.Posee componentes de ensamblado de alta resistencia para garantizar su buen funcionamiento. Tamaños de 2” a 12″.

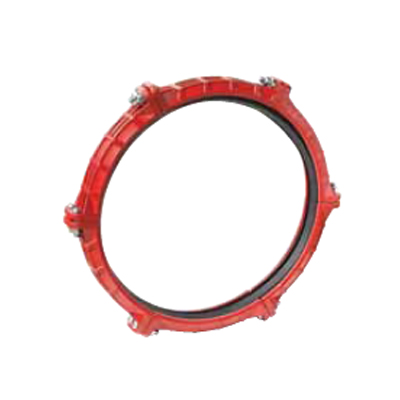

Acoplamiento gran diámetro
En tamaños desde 4” a 66” para unir tuberías IPS de gran diámetro.
Todos los acoplamientos asemejan un diseño de seis a ocho segmentos incorporando uno
o dos tornillos a cada segmento de acoplamiento para asegurar una absoluta
conexión de sellado. Soporta presiones hasta 175 psi.
CERTIFICACIONES
